紅外多光譜氣體成像儀能夠全天時、全天候、快速準確地發現監測區域內的有毒有害氣體泄露情況,定性、定量、定位地顯示氣體擴散圖像,使得相關人員在不進入泄露區域的情況下,就可以對氣體的種類、濃度及分布有直觀的了解,為災害防治和救援指揮提供了有力的決策依據。
一、監測原理:

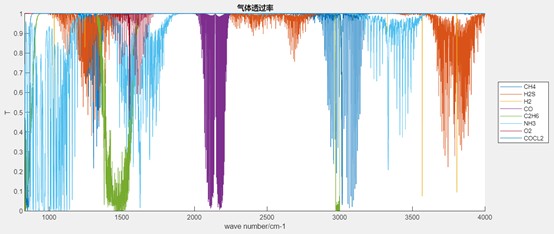

每一種化學元素都會在幾個對應于能階軌道的特定波長上產生吸收線,因此可以用于分辨氣體的化學成分。紅外多光譜氣體成像儀使用特定波長的濾波片獲得監測目標的紅外矢量化光譜圖像,利用多光譜分析技術對獲取到的數據進行氣體的精確分類及濃度的定量分析,精確地檢測、識別,并顯示實時的虛擬擴散圖。
二、系統組成:

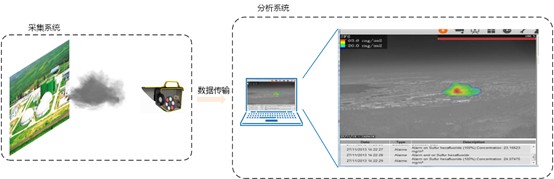

紅外多光譜氣體成像儀包括采集系統和分析系統。采集系統由被監測場景和被動式的紅外光譜成像儀組成,用于獲取被監測場景的多光譜數據。分析系統的功能由計算機實現,主要包括數據處理和數據顯示,用于實時檢測識別被監測場景中的有毒有害氣體種類,測定氣體濃度,并顯示氣體擴散圖。
三、技術流程:

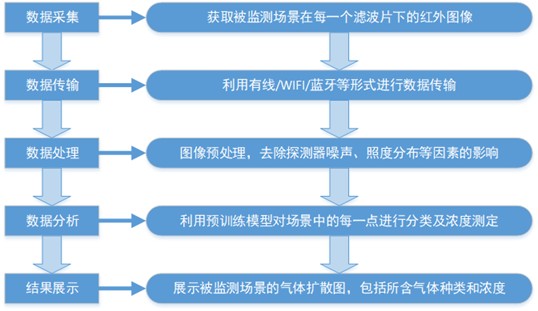

利用紅外多光譜氣體成像儀進行有毒有害氣體監測的技術流程如圖所示:
